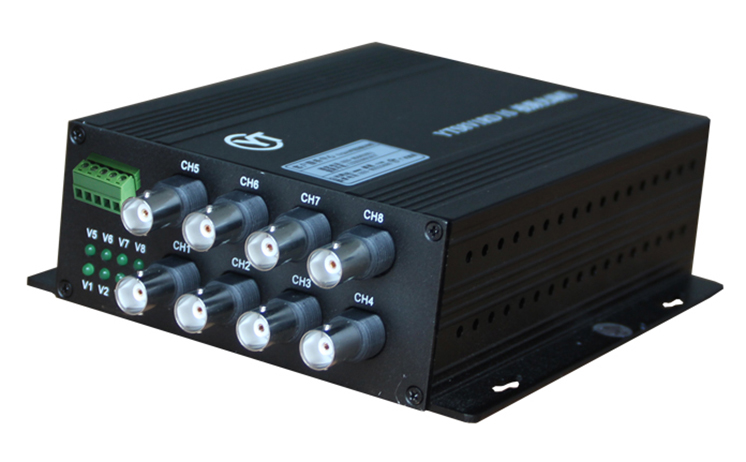

YTS8V系列 防雷型8路数字视频光端机系列

  • 产品型号:YTS8V系列
  • 产品特性:提供8路数字视频
  • 产品功能:高强度防雷性能
  • 产品规格:RS232/485/422数据、音频、以太网、开关量、电话等业务可选
  • 在线订购
产品简介
   YTS8V1RD1S/C 单路视频数字光端机由广州邮通公司自主研发生产,采用国际最先进的数字视频及光纤传输技术,可将路视频、数据、音频、以太网、开关量、电话和E1接口等信号复用在1芯光纤上实时同步、无失真、高质量地传输,采用全数字视频无压缩传输技术,高质量的视频效果可满足用户的需求, 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件,稳定性高,所有的光、电接口均符合国际标准,适用于不同的工作环境。该光端机带有视频状态指示,可监控系统的正常运行。
  针对IP超市,生活小区,军事政府单位,个体单位开发的电话光端机传输设备。该设备采用了超大规模集成电路设计,外观简练,具有易于安装调试,免维护,性能稳定等优点,适用于各大通信运营商、政府及企事业单位。
产品特点
◆ 插卡式或独立结构,适用集中管理2U机架
◆ 10位数字编码及无压缩式视频传输
◆ 支持任何高分辩率视频信号
◆ 5Hz-10MHz 视频通道
◆ 自动兼容PAL 、NTSC 、SECAM 视频制式
◆ 带APC 电路,输出光功率恒定,动态范围大
◆ 千兆光纤传输,大容量,易升级
◆ 电源和其它参数状态指示的LED 可监视系统的运行状况
◆ 支持视频无损再生中继
◆ 先进自适应技术,使用时无需进行现场的电气或光学调节
◆ 工业级设计,模块化设计使设备可靠灵活
◆ 可自动恢复电源熔断丝
产品应用图
广州邮通光端机
技术参数

采购型号及规格

 序号
 名称
 型号
 配置
1
 视频光端机
 YTS8V1S/C
1路视频,单纤单模20KM,FC光口
2
 视频光端机
 YTS8V1RD1S/C
 1路视频+1路反向RS485数据,单纤单模20KM,FC光口
3
 视频光端机
 YTV8SR/C
 1路视频,单纤单模20KM,FC光口,卡式
4
 视频光端机
 YTS8V1RD1SR/C
 1路视频+1路反向RS485数据,单纤单模20KM,FC光口,卡式
5
 视频光端机
 YTS8VxDxAxKxTxE1S
 1路视频+各种业务,单纤单模20KM,FC光口
注明:型号中的“x”表示路数,在后面加“R”表示这个业务与视频相反向的,加“T”表示这个业务为与视频同方向的
举例:
型号:YTS1V1RD1A1TK1T1E1S
描述:1路视频+1路反向数据+1路双向音频+1路正向开关昊+1路电话+1路以太网,单纤单模FC光口,20KM

光学特性
  波 长:单模1310nm/1550nm;多模850nm/1310nm
  光纤芯数:收发单芯
  传输长度:单模20公里(默认配置),如果特殊订货时要特别说明
  接收灵敏度:优于-36dBm(误码率<10-11)
  路编码:加扰NRZ码
  线路码形:1B1H、NRZ码
  发送光功率:2dBm~-14dBm;
  动态范围:全动态范围
  组网:点对点
  光纤接口:双纤FC/单纤SC型(可选定做);
  适用光纤:单模,多模
视频指标
  视频接口数:1路
  信号制式:PAL/NTSC/SECAM
  标称输入输出电平:1Vp-p
  标称输入输出阻抗:75Ω
  视频带宽:8MHz
  量化等级:8bit/10bit
  微分增益:<1%
  微分相位:<0.7°
  回波E:<2%kF
  亮度非线性:<3%
  视频信噪比(加权): S/N ≥70dB(最大光学链路损耗时)
数据接口
  数据接口数: 1路反向数据
  接口类型:RS-485
  通讯速率:DC~300Kbps
  工作模式:单工/半双工
  误码率:<10-9


连接器
  视频连接器:BNC插座
  数据连接器:压接端子台或RJ45
  音频连接器:压接端子台或RJ45(可订制莲花头)
  以太网连接器:RJ45
  开关量连接器:压接端子台或RJ45
  电话连接器:压接端子台或RJ45
  E1接口连接器:BNC插座
  光纤连接器: FC/PC、ST/PC可选
  电源连接器: 2芯接线端子台
工作环境
  环境温度:-40 ℃~+85 ℃
  贮存温度:-55 ℃~+85 ℃
  相对湿度:0~95% (无冷凝结)
  额定供电电压: AC220V/50Hz
  MTBF:≥ 10万小时
防雷指标
  保护电压:710V
  通流容量:5KA
  最大持续工作电压:5V
  最大电压:20V;
  响应时间:1ns;
  最大放电电流:25-100KA
外形尺寸
  全外置电源、机壳设计外观独特,外壳尺寸大小(95mmX107mmX25mm)
供电条件
  工作电压:+5VDC±5% 总功耗 <3W(单端)
