30槽位多业务光端机 YT-OMUX30

  • 产品型号:YT-OMUX30
  • 产品特性:提供30个槽位(电话,以太网,RS232,RS485,RS422,V.24,V.35,磁石,E/M,同向64k,热线电话)
  • 产品功能:可配4路线速度为100M或1000M的以太网口
  • 产品规格:可选配4/8个E1接口
  • 在线订购
产品简介
  YT-OMUX30型多业务光端机是广州邮通公司使用自主开发的专用集成电路研制生产的光传输设备。该系列设备是以超大规模集成电路为核心构成的多路光电合一传输设备,该设备提供30路灵活性业务接口,可灵活混合配置30路各种不同的业务,通过一路光纤传输。该设备采用了超大规模集成电路设计,外观简练,具有易于安装调试,免维护,性能稳定等优点,适用于IP超市、生活小区、网吧、话吧与各大通信运营商、政府及其它各种企事业单位。
产品特点
◆ 光纤传输,点对点组网
◆ 提供31个槽位(其中1个为以太网专用槽位可配1路线速度为10/100M的以太网);
◆业务接口有:电话,以太网,RS232,RS485,RS422,V.24,V.35,磁石,E/M,同向  64k,热线电话
◆ 提供30个微型槽位,可根据用户不同的业务需求选配不同路数的业务接口。
◆ 语音接口支持来电显示和提供反极信号。
◆ 体积小、造型美观,安装操作方便。
◆ 完善的状态显示功能,便于维护管理。
◆ 适应多种电源环境-48VDC或220VAC。

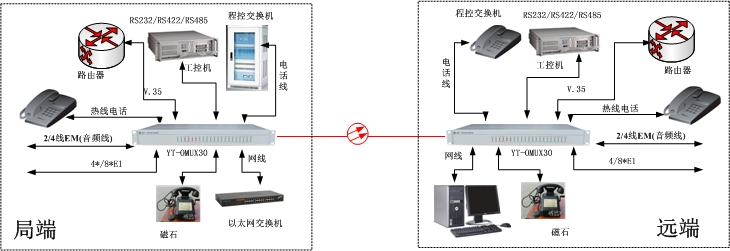

产品应用图
多业务光端机方案图
技术参数

采购指南

型号
名称
配置描述
备注
YT-OMUX30
光端机主机
提供30个微型综合槽位可任意配置16路以下种业务接口卡,19英寸1U结构
固定
YT-FXO/FXS
FXS/FX0模块(电话接口卡)
每卡1路电话接口,占用1个微型槽位
选配
YT-EM
二/四线EM模块
每卡1路2线或4线EM接口,占用1个微型槽位
选配
YT-EM
二/四线EM模块
每卡1路2线或4线EM接口,占用1个微型槽位
选配
YT-RS232
二/四线音频模块
每卡1路RS232接口,占用1个微型槽位
选配
YT-V24
RS232/模块
每卡1路V.24接口,占用1个微型槽位
选配
YT-RS422
V.24模块
每卡1路RS422接口,占用1个微型槽位
选配
YT-RS485
RS422模块
每卡1路RS485接口,占用1个微型槽位
选配
YT-V35
RS485模块
每卡1路V.35接口,占用1个微型槽位
选配
YT-64K
V.35模块
每卡1路同向64K数据接口,占用1个微型槽位
选配
YT-UP
U接口模块
每卡1路U接口,占用1个微型槽位
选配
YT-RD
磁石模块
每卡1路磁石接口,占用1个微型槽位
选配
YT-EF
以太网模块
每卡1路以太网接口,占用1个槽位
选配
YT-RX
热线电话模块
每卡1路热线电话接口,占用1个微型槽位
选配


光接口
 光物理接口:FC/PC
 光口方式:双纤
 适用光纤:单模,多模(默认单模)
 光波长:850nm、1310nm、1550nm
 线路码型:NRZ+扰码
 发送光功率:> -3dB ~ -8dB
 接收灵敏度:> -33dBm~- 40dBm
E1接口电气特性
 标称速率:2048Kbps,容差±50ppm;
 接口码型:HDB3;
 接口阻抗:75欧姆(非平衡)或120欧姆(平衡);
 数字接口电气特性:符合ITU-T G.703建议
 抖动转移特性:符合ITU-T G.823建议
 输入抖动容限:符合ITU-T G.823建议
 输出抖动:符合ITU-T G.823建议
 电平:±2.37V±10%或±3.00V±10%
 接口连接器为:RJ45或BNC同轴
用户及环路接口
 话路特性:符合《邮电部电话交换设备总技术规范》
 语音编码:PCM编码,每路语音64Kbps
 串音衰耗:≥65dB
 衡重杂音:≤63.7dBmop
 插入损耗:-3±0.75dB
 频率特性:300~3400Hz(-0.6~+3dB)
 中继口(FXO):与交换机连接
 二线交流输入阻抗:200+680//0.1 Ω (三元件)
 振铃电压:35~150V
 振铃频率:17~60HZ
 回损: 20 db
 用户口(FXS):与用户电话机连接
 二线交流输入阻抗:200+680//0.1 Ω (三元件)
 用户线环路电阻:小于1KΩ(包括话机)
 振铃电压峰峰值: 110~150V
 振铃频率: 22~28HZ
 馈电电压:28V
 馈电电流:20~50mA;
 回损: 20 db
 铃流:AC90正负15V
二/四线接口 (二/四线E&M接口)
 压缩率:ITU-T G.711A律
 频率范围:300~ 3400Hz
 二线输入相对电平:0~ -5dBr
 输出相对电平:-2~ -7dBr
 四线输入相对电平:-14dBr
 输出相对电平:+4dBr
 阻抗:200Ω+680Ω||0.1μF
 四线AD增益:14dB(可调)
 四线DA增益:-2 dB(可调)
 四线AD频率特性:-0.2 - +0.2dB
 四线DA频率特性:-0.2 - +0.2dB
 二线AD频率特性:-0.2 - +0.2dB
 二线DA频率特性:-0.2 - +0.2dB(可调)
 回损:40dB
 平衡度:70dB
 共模抑制比:70dB
 电源抑制比:30dB
 空闲信道噪音:≥65dB
 环阻:600Ω
异步(RS232)数据接口
 参考标准:RS-232
 速 率:19.2Kbps及以下
 数据格式:自适应
 停 止 位:自适应
 校验方式:自适应
 物理接口:RJ45
V.24同步数据接口
 参考标准:RS232/X.21/E1A530/V.35
 速 率:4800bps,9600bps,19200bps可选
 时钟方式:系统时钟/接口时钟(DCE、DTE可选
RS422/RS485数据接口
 参考标准:RS-RS422/RS485
 速 率:9600bps,19.2Kbps可选(同步)
 速 率:19.2Kbps及以下自适应(异步)
 数据格式:自适应
 停 止 位:自适应
 校验方式:自适应
 物理接口:RJ45
V.35接口电气特性
 参考标准:V.35
 传输速率:N×64Kbps(N=1~30)
 时钟方式:系统时钟
 物理接口:RJ45—M34转换电缆 v
以太口接口指标
 接口:10/100Base-Tx;
 接口规程:符合IEEE-802.3u标准;
 接口连接器:RJ45。
 接口速率:插以太网槽时带宽为100M,微型槽位 为(N*64K,N=1到31);
工作环境
 环境温度:0℃~45℃
 相对湿度:≤90%(35℃时)
 大气压力:86~106Kpa
供电条件
 直流供电电压:-48VDC,容差范围 -36V~-72V
 供电电源纹波:≤240mVp-p
 交流供电电压:220VAC±20%,50HZ
 功耗:≤ 10W
外形尺寸
 19英寸1U标准尺寸: 145mm(深 )×480mm(宽)×44mm(高)
