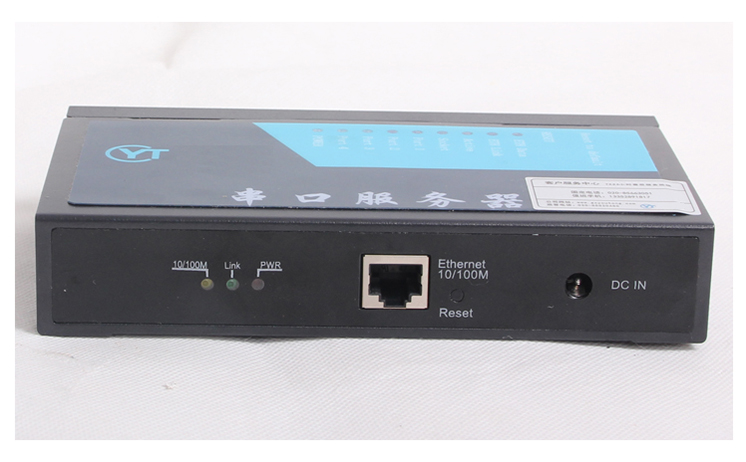

YTNP308/B 八路RS232/RS485/422 TCP/IP串口服务器

  • 产品型号:YTNP308/B
  • 产品特性:支持网络和串口等多种配置形式
  • 产品功能:支持8路串口通信,RS-232/RS-485/RS-422三种串口形式
  • 产品规格:支持10/100M以太网接口形式
  • 在线订购
串口服务器简介
    在传统的安全防护领域、机房监控领域、工业控制领域、医疗设备领域、智能楼宇领域当中,有成千上万的感应器、PLC、控制器、监测器、读卡器等RS-232/485/422串口设备,都是通过RS-232串口通信或者RS-485/422总线通信与PC进行数据通信、数据交换和数据管理的。随着社会需求的发展,从而要求更大的系统、更加稳定的系统、更大的数据流量的系统,使得现有的RS-232串口通信与RS-485/422总线通信不能满足社会的需求。
  随着TCP/IP网络的快速普及,从而使得TCP/IP网络得到了极大的丰富,TCP/IP网络已经延伸到社会的各个角落,串口服务器也得到广泛的应用。与RS-32串口通信、RS-485/422总线通信相比较,TCP/IP网络具有通信距离远,只要联接互联网,通信距离便可以无限延长。而RS-232串口通信的距离就只有15M,而RS-485/422通信距离就只有1200M(可以通过485中继器延长通信距离,但是最多延长6000M,而且还要视外部环境而定)。TCP/IP网络通信质量稳定,由于TCP/IP网络是基于复杂环境设计的,具有自动纠错功能,所以通信质量非常稳定,不受外部环境干扰。而RS-232串口通信、RS-485/422总线通信则抗干扰能力比较差,容易出错。随着TCP/IP网络的发展,其通信流量不断的提高,现在TCP/IP网络100M已经成为了标准配置,而且1000M数据接口也正在普及当中。而RS-232串口通信、RS-485/422总线通信的速率一般最大只可以达到100K左右,而且随着速率的提高,其稳定性,通信距离都会成反比的相应发生变化。

串口服务器方案图

产品简介

  NP308提供八路RS-232/RS-485/RS-422和1路10/100Base-T(X),可以把分散的串行设备、主机等通过网络集中管理,简易、方便。
  NP308提供8路RS-232,NP308-4M提供4路RS-232+4路RS-485/422,NP308-8M提供8路RS-485/422,选择不同的多串口服务器,实现多个相同串口的设备同时具备立即联网能力,轻松接入以太网络。
产品特点
◎ 采用32位ARM处理器,具有125 DMIPS处理能力
◎ 支持RS-232/RS-485/RS-422三种串口形式
◎ 支持10M/100M以太网接口形式
◎ 支持300bps-115.2Kbps线速无阻塞通信
◎ 支持TCP、UDP、ARP、ICMP、HTTP(不是默认配置,如有需求需特别说明)、TELNET、PPPoE和DHCP协议
◎ 支持过网关,跨路由通信
◎ 支持标准TCP/IP SOCKET应用程序访问
◎ 支持虚拟串口驱动访问模式和网络中断自动恢复连接功能
◎ 提供易于使用、可用于批量安装的Windows配置工具
◎ 支持SOCKET、TELNET和WEB等多种配置形式
◎ 支持DIN-Rail导轨安装和面板式安装方式
技术参数
串口指标:
  串口标准:符合EIARS-232/RS-485/RS-422标准
 RS-232信号:TX,RX,RTS,CTS,DTR,DSR,DCD,RI,GND
 工作方式:异步工作,点对点或多点,2线半双工,4线全双工
 方向控制:采用数据流向自动控制技术,自动判别和控制数据传输方向
 流量控制:支持 RTS/CTS 流控或无流控
 波特率:300-115.2Kbps
 比特位:5bit,6bit,7bit,8bit
 校验:无校验,奇校验,偶校验,Mark校验,Space校验
 负载能力:RS-485/422端支持32点轮询环境(可定制128点)
 传输距离:RS-485/422端1200米,RS-232口15米
 接口保护:1500W浪涌保护、15KV静电保护
 接口形式:RS-232或者RS-485/RS-422端为RJ45座
以太网口指标:
  标准:符合10Base-T/100Base-T标准
 协议:支持TCP,UDP,APR,ICMP和TELNET协议
 信号:Rx+,Rx-,Tx+,Tx-
 工作模式:支持Server和Client模式
 速率:10/100Mbps,全双工或半双工
 缓存:每口2M
 传输距离:100米
 电磁隔离:1500V
环境指标:
  工作温度:-20℃到55℃
 存储温度:-20℃到70℃
 湿度:相对湿度 5%到95%
电源指标:
  输入电源:外加5V电源
 功耗:300mA
外观指标:
  长×宽×高:160mm×91.2mm×30.4mm
 外壳:铁壳
 颜色:黑白
 重量:300g
