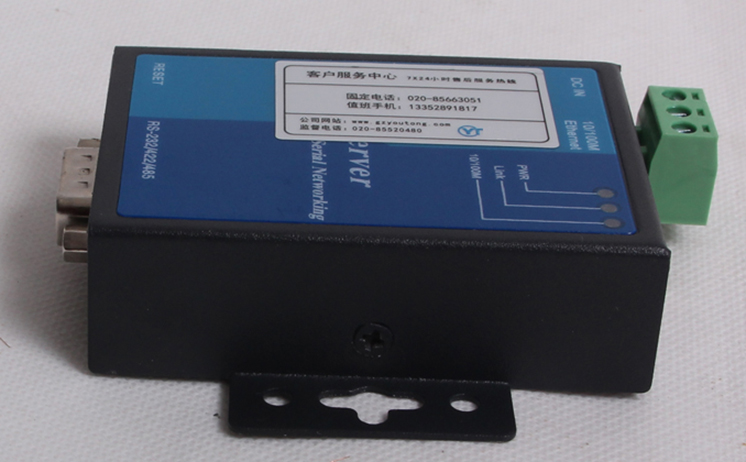

YTNP301/A 单口RS-232 转TCP/IP串口服务器（10/100M)
- 产品型号：YTNP301/A
- 产品特性：支持网络和串口等多种配置形式
- 产品功能：提供1路RS-232数据
- 产品规格：支持10/100M以太网接口形式
串口服务器简介
在传统的安全防护领域、机房监控领域、工业控制领域、医疗设备领域、智能楼宇领域当中，有成千上万的感应器、PLC、控制器、监测器、读卡器等RS-232/485/422串口设备，都是通过RS-232串口通信或者RS-485/422总线通信与PC进行数据通信、数据交换和数据管理的。随着社会需求的发展，从而要求更大的系统、更加稳定的系统、更大的数据流量的系统，使得现有的RS-232串口通信与RS-485/422总线通信不能满足社会的需求。
随着TCP/IP网络的快速普及，从而使得TCP/IP网络得到了极大的丰富，TCP/IP网络已经延伸到社会的各个角落，串口服务器也得到广泛的应用。与RS-32串口通信、RS-485/422总线通信相比较，TCP/IP网络具有通信距离远，只要联接互联网，通信距离便可以无限延长。而RS-232串口通信的距离就只有15M，而RS-485/422通信距离就只有1200M(可以通过485中继器延长通信距离，但是最多延长6000M，而且还要视外部环境而定）。TCP/IP网络通信质量稳定，由于TCP/IP网络是基于复杂环境设计的，具有自动纠错功能，所以通信质量非常稳定，不受外部环境干扰。而RS-232串口通信、RS-485/422总线通信则抗干扰能力比较差，容易出错。随着TCP/IP网络的发展，其通信流量不断的提高，现在TCP/IP网络100M已经成为了标准配置，而且1000M数据接口也正在普及当中。而RS-232串口通信、RS-485/422总线通信的速率一般最大只可以达到100K左右，而且随着速率的提高，其稳定性，通信距离都会成反比的相应发生变化。
随着TCP/IP网络的快速普及，从而使得TCP/IP网络得到了极大的丰富，TCP/IP网络已经延伸到社会的各个角落，串口服务器也得到广泛的应用。与RS-32串口通信、RS-485/422总线通信相比较，TCP/IP网络具有通信距离远，只要联接互联网，通信距离便可以无限延长。而RS-232串口通信的距离就只有15M，而RS-485/422通信距离就只有1200M(可以通过485中继器延长通信距离，但是最多延长6000M，而且还要视外部环境而定）。TCP/IP网络通信质量稳定，由于TCP/IP网络是基于复杂环境设计的，具有自动纠错功能，所以通信质量非常稳定，不受外部环境干扰。而RS-232串口通信、RS-485/422总线通信则抗干扰能力比较差，容易出错。随着TCP/IP网络的发展，其通信流量不断的提高，现在TCP/IP网络100M已经成为了标准配置，而且1000M数据接口也正在普及当中。而RS-232串口通信、RS-485/422总线通信的速率一般最大只可以达到100K左右，而且随着速率的提高，其稳定性，通信距离都会成反比的相应发生变化。
串口服务器方案图
产品简介
NP301是一款能让串口设备立即具备联网能力的串口联网服务器，可以把分散的串行设备、主机等通过网络集中管理，简易、方便。应用中可通过Serial程序组对其进行设置、软件升级，支持TCP、UDP、ARP、ICMP和DHCP协议，支持Windows Native COM和网络中断自动恢复连接功能。
另外，功能强大的基于Windows平台的管理配置工具，它能够一步一步引导用户对设备进行管理配置，所有设置可通过网络或串口实现，支持过网关、跨路由通信，方便用户设置IP地址、Server和Client模式、数据包大小等等。通过简单的设置就可以实现串行设备立即联网。
其外型设计支持DIN-Rail导轨安装和面板式安装，方便于工程使用。
另外，功能强大的基于Windows平台的管理配置工具，它能够一步一步引导用户对设备进行管理配置，所有设置可通过网络或串口实现，支持过网关、跨路由通信，方便用户设置IP地址、Server和Client模式、数据包大小等等。通过简单的设置就可以实现串行设备立即联网。
其外型设计支持DIN-Rail导轨安装和面板式安装，方便于工程使用。
产品特点
◎ 采用16位精简指令51处理器设计
◎ 支持RS-232/RS-485/RS-422三种串口形式
◎ 支持10/100M以太网接口形式
◎ 支持300bps-115.2Kbps线速无阻塞通信
◎ 支持TCP、UDP、ARP、ICMP、HTTP(不是默认配置,如有需求需特别说明)、TELNET、PPPoE和DHCP协议
◎ 支持过网关，跨路由通信
◎ 支持标准TCP/IP SOCKET应用程序访问
◎ 支持虚拟串口驱动访问模式和网络中断自动恢复连接功能
◎ 提供易于使用、可用于批量安装的Windows配置工具
◎ 支持网络和串口等多种配置形式
◎ 支持DIN-Rail导轨安装和面板式安装方式
技术参数
串口指标：
RS-232信号：TX,RX,RTS,CTS,DTR,DSR,GND
RS-485信号：D+,D-,GND
RS-422信号：R+,R-,T+,T-,GND
工作方式：异步工作,点对点或多点,2线半双工,4线全双工
方向控制：采用数据流向自动控制技术,自动判别和控制数据传输方向
流量控制：支持 RTS/CTS 流控或无流控
波特率：150-115200 bps
比特位：7bit,8bit
校验：无校验,奇校验,偶校验,Mark校验,Space校验
负载能力：RS-485/422端支持32点轮询环境(可定制128点)
传输距离：RS-485/422端1200米,RS-232口15米
接口保护：1500W浪涌保护、15KV静电保护
接口形式：RS-232端DB9公头,RS-485/422端4位端子
以太网口指标：
标准：符合10Base-T/100Base-T标准
协议：支持TCP,UDP,APR,ICMP和DHCP协议
信号：Rx+,Rx-,Tx+,Tx-
工作模式：支持Server和Client模式
速率：10/100Mbps,全双工或半双工
缓存：收发各512字节
传输距离：100米
电磁隔离：1500V
接口形式：RJ45座
环境指标：
工作温度：-20℃到55℃
存储温度：-20℃到70℃
湿度：相对湿度 5%到95%
电源指标：
输入电源：外加5V电源
功耗：300mA
外观指标：
长×宽×高：100mm×69mm×22mm
外壳：铁壳
颜色：电脑白
重量：230g
RS-232信号：TX,RX,RTS,CTS,DTR,DSR,GND
RS-485信号：D+,D-,GND
RS-422信号：R+,R-,T+,T-,GND
工作方式：异步工作,点对点或多点,2线半双工,4线全双工
方向控制：采用数据流向自动控制技术,自动判别和控制数据传输方向
流量控制：支持 RTS/CTS 流控或无流控
波特率：150-115200 bps
比特位：7bit,8bit
校验：无校验,奇校验,偶校验,Mark校验,Space校验
负载能力：RS-485/422端支持32点轮询环境(可定制128点)
传输距离：RS-485/422端1200米,RS-232口15米
接口保护：1500W浪涌保护、15KV静电保护
接口形式：RS-232端DB9公头,RS-485/422端4位端子
以太网口指标：
标准：符合10Base-T/100Base-T标准
协议：支持TCP,UDP,APR,ICMP和DHCP协议
信号：Rx+,Rx-,Tx+,Tx-
工作模式：支持Server和Client模式
速率：10/100Mbps,全双工或半双工
缓存：收发各512字节
传输距离：100米
电磁隔离：1500V
接口形式：RJ45座
环境指标：
工作温度：-20℃到55℃
存储温度：-20℃到70℃
湿度：相对湿度 5%到95%
电源指标：
输入电源：外加5V电源
功耗：300mA
外观指标：
长×宽×高：100mm×69mm×22mm
外壳：铁壳
颜色：电脑白
重量：230g
